Le dimensionnement canalisation gaz d’un logement consiste à choisir le diamètre de chaque tronçon de tube à partir de trois données : le débit total des appareils raccordés, la longueur de tuyauterie, coudes compris, et la perte de charge maximale admise entre le compteur et l’appareil. Les règles de référence sont celles du NF DTU 61.1 (NF P45-204), qui encadre les installations de gaz dans l’habitat. Le calcul permet de vérifier un projet, tandis que la pose et la validation de l’installation reviennent à un installateur qualifié.
Ce que fixe le DTU 61.1 pour le dimensionnement des conduites de gaz
Le NF DTU 61.1 est la norme principale des installations de gaz dans les bâtiments d’habitation, collectifs comme individuels. Il compte 7 parties, qui couvrent les installations en amont du compteur, le compteur lui-même et tout ce qui se trouve en aval.
Son champ d’application est borné : installations intérieures neuves, 100 mbar maximum en gaz naturel, canalisations de diamètre nominal DN 50 au plus, et 1,5 bar maximum en propane. Une installation hors de ces limites relève d’autres règles.
Comme les normes de pente d’une toiture, un DTU fixe les règles de l’art d’une famille de travaux : on le suit dans son ensemble, sans en retenir seulement les passages qui arrangent.
Les données à réunir avant le calcul de tuyauterie gaz
Le calcul part de la puissance de chaque appareil : chaudière, table de cuisson, chauffe-eau. Cette puissance se convertit en débit, en m³/h pour le gaz naturel et en kg/h pour le propane, grâce au pouvoir calorifique du gaz utilisé.
Quatre données suffisent pour lancer le calcul :
- le débit de chaque appareil, converti depuis sa puissance nominale ;
- la longueur réelle de chaque tronçon, mesurée du compteur ou du détendeur jusqu’à l’appareil ;
- les accessoires (coudes, tés, robinets), traduits en longueur équivalente de tube, une règle courante comptant un coude pour 1 mètre de tuyau ;
- le type de gaz et la pression de distribution, qui diffèrent entre gaz naturel et propane.
Perte de charge admise et calcul du diamètre tronçon par tronçon
La perte de charge est la baisse de pression subie par le gaz entre le compteur (ou le détendeur) et l’appareil le plus éloigné. La norme en fixe une valeur maximale, à relever dans le texte du DTU ou dans un guide d’installateur à jour. Plus le tube est étroit et long, plus la perte de charge augmente.
On calcule du tronçon le plus éloigné vers le compteur. Prenons une chaudière en bout de réseau et une table de cuisson sur une dérivation : le tronçon qui mène à la chaudière ne transporte que le débit de la chaudière, alors que le tronçon commun, plus près du compteur, transporte la somme des deux débits.
Le diamètre augmente à mesure qu’on se rapproche du compteur, puisque le débit s’additionne. Pour chaque tronçon, on retient le plus petit diamètre qui garde la perte de charge sous la valeur admise, puis on vérifie le cumul sur le trajet complet jusqu’à chaque appareil.

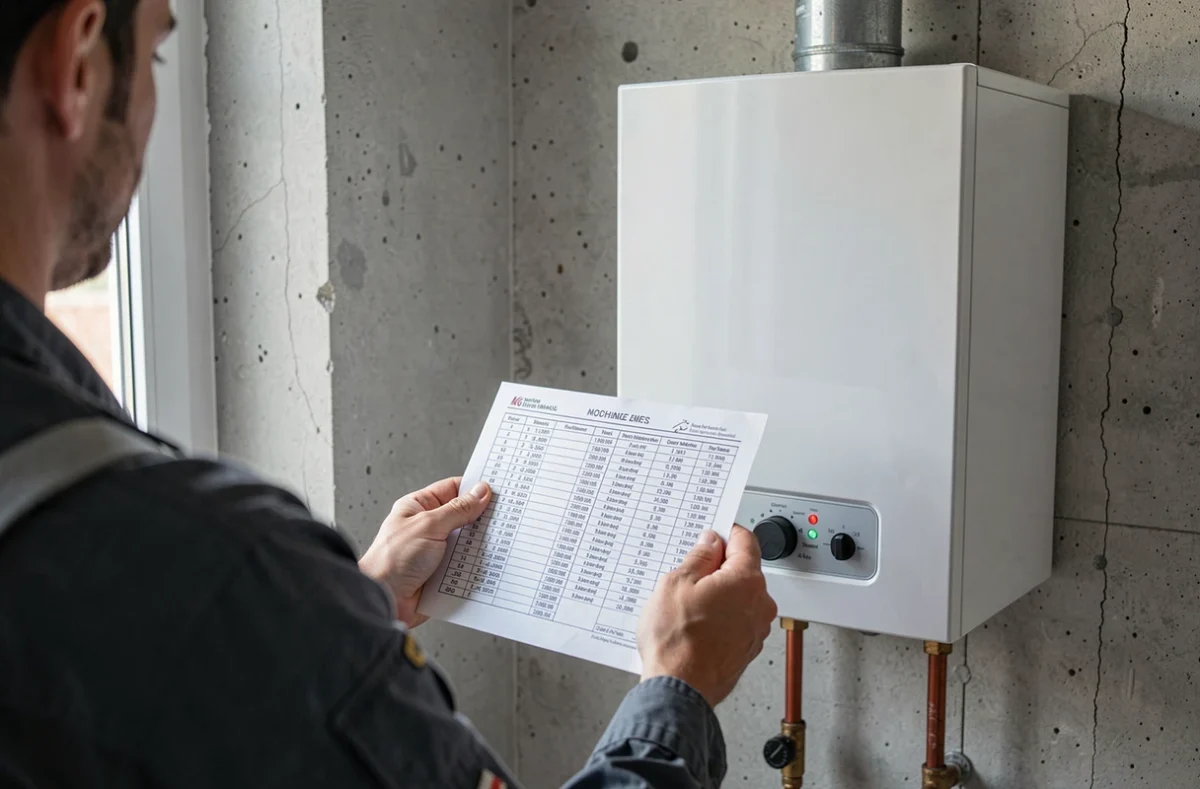

Lire un abaque de dimensionnement de canalisation gaz
Quand la puissance est élevée et les coudes nombreux, un abaque donne le diamètre exact. Il croise le débit et la longueur équivalente : la zone où tombe le point indique le diamètre minimal du tube.
Des abaques existent en PDF pour chaque type de gaz, et des outils en ligne ou des tableurs automatisent le même calcul. Ils servent à vérifier un résultat, à condition que leurs hypothèses (type de gaz, pression, perte de charge) correspondent à celles de la norme.
Gaz naturel ou propane : ce qui change pour le diamètre
Le gaz naturel et le propane n’ont ni le même pouvoir calorifique, ni la même densité, ni la même pression de service. À puissance égale, le débit à faire passer et la perte de charge admise diffèrent, donc les diamètres aussi. On n’applique jamais l’abaque d’un gaz à l’autre.
Pour une installation domestique au propane, un diamètre usuel de 12/14 mm convient jusqu’à environ 50 m de longueur. Au-delà, ou avec beaucoup d’appareils, le calcul par tronçons redevient nécessaire.

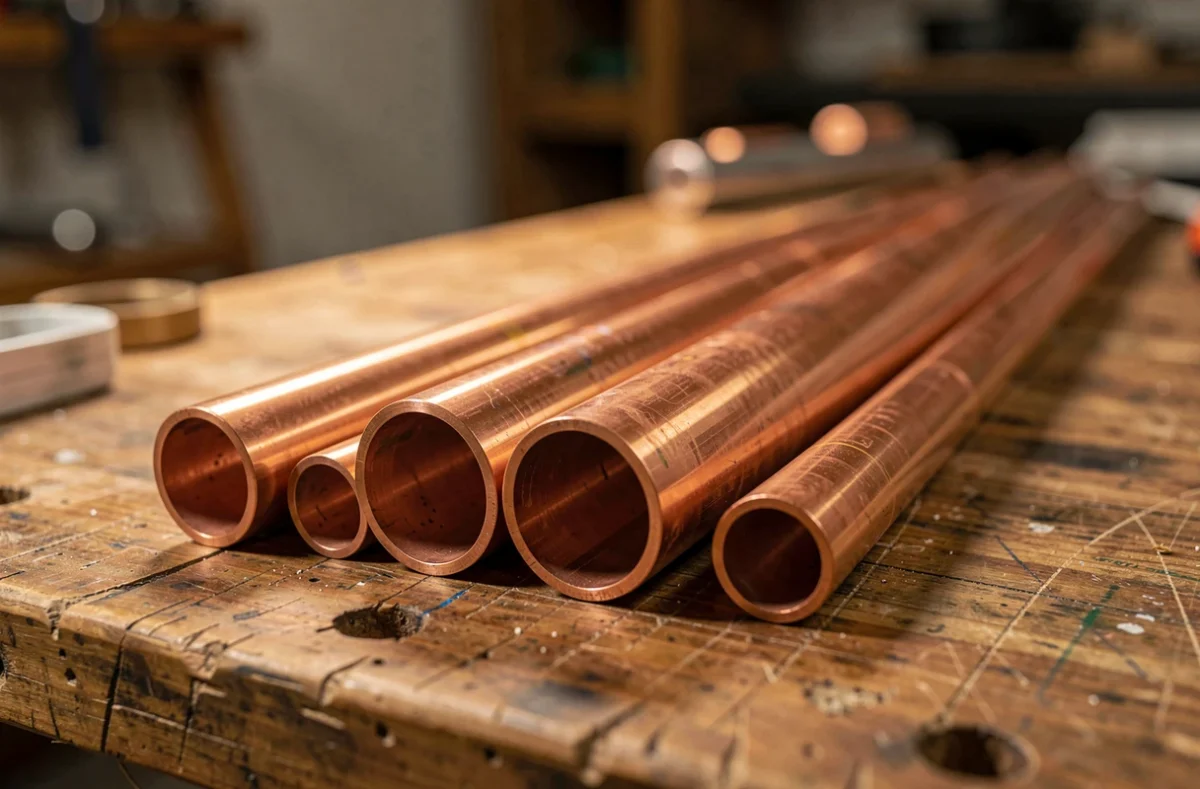

Matériaux, diamètres courants et validation de l’installation

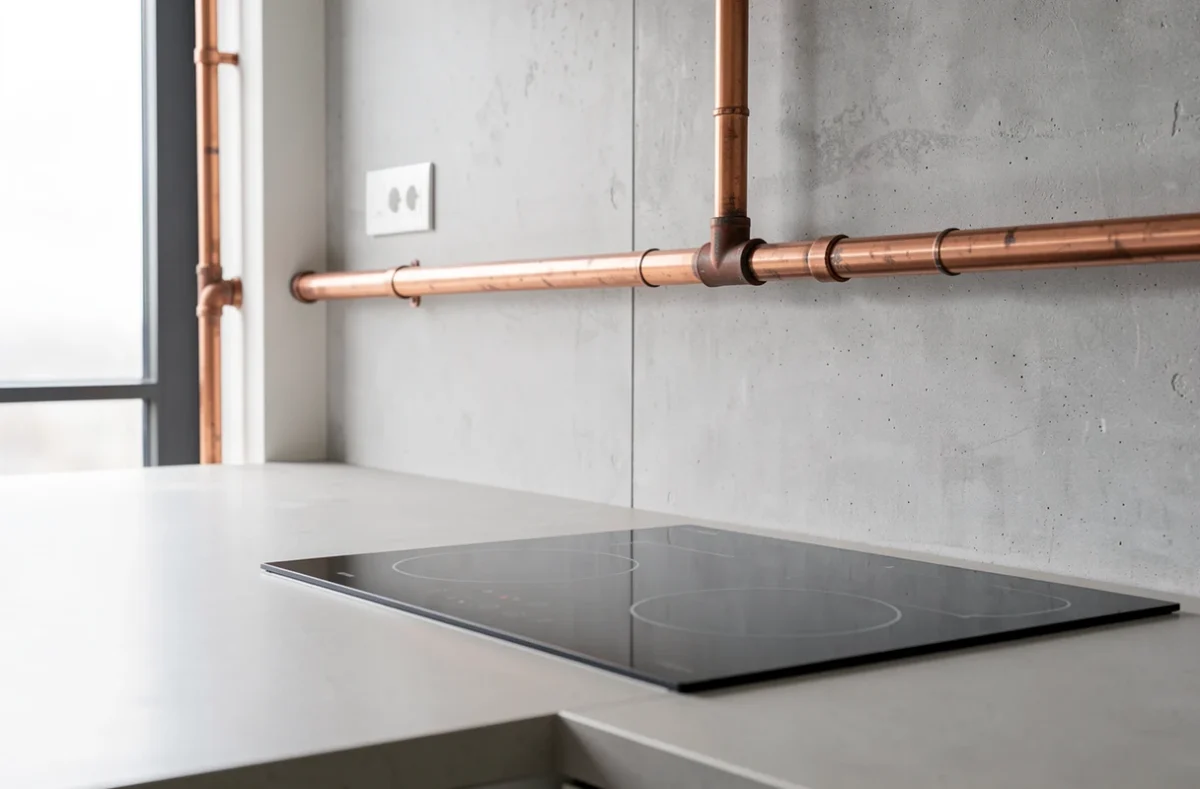

Le cuivre est le choix le plus courant, léger et résistant, et il peut être enrobé pour une pose enterrée. L’acier est admis sous conditions : étiré et enterré, il doit être posé par des professionnels titulaires de l’agrément QMOS. Le polyéthylène l’est aussi, avec une partie hors sol limitée à 2 m, contre un mur extérieur et sous gaine anti-UV.
Pour le raccordement d’un appareil, les critères de choix d’un tuyau de gaz complètent cette liste de matériaux.
Pour une installation neuve, modifiée ou complétée, le certificat de conformité est obligatoire. Le professionnel qui a réalisé les travaux l’établit, puis un organisme agréé le contrôle : Qualigaz, Dekra ou COPR AUDIT, au titre de l’arrêté du 23 février 2018 modifié.
En rénovation, le remplacement d’une chaudière est le moment de vérifier le diamètre de l’existant, puisque le nouvel appareil change le débit demandé au tronçon qui l’alimente. Son coût peut être allégé par les aides au remplacement de chaudière, mais la vérification de la canalisation reste à faire.
Un calcul de diamètre reste une aide à la décision. C’est le certificat de conformité, contrôlé par un organisme agréé, qui atteste que l’installation respecte la réglementation.
